前言
最近公司在搞流媒体，我推荐了webrtc-streamer进行搭建，使用了一段时间后，出现新的需求，需要将内网的摄像机进行公网访问，我查询了几乎所有的帖子和github的问题回复，都没有给我一个准确的答案，经过不断尝试和摸索，我终于成功了，我希望将我的过程记录下来，让更多的中国开发者可以少走弯路，我对于webrtc不是很了解，但是这并不影响我使用开源的webrtc-streamer进行开发。
一、webrtc-streamer的API
webrtc-streamer的服务地址：192.168.1.8:8000
查询所有api：http://192.168.1.8:8000/api/help
[ "/api/addIceCandidate", "/api/call", "/api/createOffer", "/api/getAudioDeviceList", "/api/getIceCandidate", "/api/getIceServers", "/api/getMediaList", "/api/getPeerConnectionList", "/api/getStreamList", "/api/getVideoDeviceList", "/api/hangup", "/api/help", "/api/log", "/api/setAnswer", "/api/version" ]
关键api：/api/getPeerConnectionList
我使用它来判断当前的webrtc-streamer正在连接的通道
2个通道：
ICE: 交互式连接建立（Interactive Connectivity Establishment）
ice_state：交互式连接状态（2：已连接/5：断开连接）
pc_state：客户端连接状态（2：正常/3：断开）
已连接：
"ice_state": 2
"pc_state": 2
正在断开：
"ice_state": 5
"pc_state": 3
这种状态未知：
"ice_state": 0
"pc_state": 0
断开：
无任何json数据
正常连接的json如下（sdp内容过多已删除）：
[
{
"0.07123060004985127": {
"ice_state": 2,
"pc_state": 2,
"sdp": "",
"signaling_state": 0,
"streams": {
"15661718658374446496": {
"15661718658374446496_video": {
"kind": "video",
"state": 1
}
}
}
}
}
]二、webrtc-streamer的启动命令介绍
./webrtc-streamer [-H http port] [-S[embeded stun address]] -[v[v]] [url1]...[urln] ./webrtc-streamer [-H http port] [-s[external stun address]] -[v[v]] [url1]...[urln] ./webrtc-streamer -V -v[v[v]] : verbosity -V : 打印版本 -H [hostname:]port : HTTPServer绑定 (default 0.0.0.0:8000) -w webroot : 获取文件的路径 -c sslkeycert : HTTPS的私钥和证书路径 -N nbthreads : HTTP服务器的线程数 -A passwd : 用于HTTP服务器访问的密码文件 -D authDomain : HTTP服务器访问的身份验证域（默认值：mydomain.com） -S[stun_address] : 使用嵌入的STUN服务器绑定到地址（默认值为0.0.0.0:3478） -s[stun_address] : 使用外部的STUN服务器绑定到地址（默认值为0.0.0.0:3478） -t[username:password@]turn_address : 使用外部TURN中继服务器（默认：禁用） -T[username:password@]turn_address : 使用嵌入式TURN中继服务器（默认：禁用） -a[audio layer] : 指定要使用的音频捕获层（默认值：0） -q[filter] : 指定发布筛选器（默认值：.*） -o : 使用空编解码器（保持帧编码） -C config.json : 从JSON配置文件加载URL -R [Udp port range min:max] : 设置webrtc-udp端口范围（默认值为0:65535） -n name -u videourl -U audiourl : 注册视频url和音频url的名称 [url] : 要在源列表中注册的url
举例：

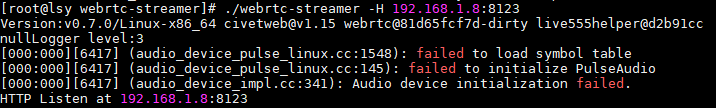

指定绑定ip端口：./webrtc-streamer -H 192.168.1.8:8123
注意几个细节：
1、-o 这个命令务必要加上，不加的话你会发现你的cpu预览几路马上飙升到100%。
2、 -s/-S/-t/-T这几个命令后面不要有空格。
3、只支持H264的视频码流，H265不支持。
三、webrtc-streamer的安装部署
1.下载地址
https://github.com/mpromonet/webrtc-streamer/releases
2.windows版本部署
下载windows版本压缩包，解压后如下图
在当前目录下输入命令webrtc-streamer.exe -H 192.168.1.227:8000 -o
再次强调 -o 为了不转码，进而降低cpu负荷。
3.Linux版本部署
系统环境都正常的情况安装步骤如下：
1.webrtc-streamer包：webrtc-streamer-v0.7.2-Linux-x86_64-Release.tar.gz
2.拷贝到root下，解压：tar -xvf webrtc-streamer-v0.7.2-Linux-x86_64-Release.tar.gz
3.进入webrtc-streamer-v0.7.2-Linux-x86_64-Release：cd webrtc-streamer-v0.7.2-Linux-x86_64-Release
4.执行 ./webrtc-streamer -H 192.168.1.10:8000 -o
四、springboot整合webrtc-streamer
1、前端部分：
项目需要引入的js：webrtcstreamer.js、adapter.min.js、jquery-1.7.1.min.js
我这里配置了24个video用来测试，分别支持宇视、大华、海康的RTSP流。
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<title>Title</title>
<script type="text/javascript" src="adapter.min.js"></script>
<script type="text/javascript" src="webrtcstreamer.js"></script>
<script type="text/javascript" src="jquery-1.7.1.min.js"></script>
<style>
video {
width: 300px;
height: 200px;
}
</style>
</head>
<body>
<p>视频播放</p>
<div>
<video id="video1" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video2" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video3" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video4" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video5" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video6" muted autoplay loop controls>muted controls disablePictureInPicture</video>
</div>
<div>
<video id="video7" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video8" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video9" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video10" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video11" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video12" muted autoplay loop controls>muted controls disablePictureInPicture</video>
</div>
<div>
<video id="video13" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video14" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video15" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video16" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video17" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video18" muted autoplay loop controls>muted controls disablePictureInPicture</video>
</div>
<div>
<video id="video19" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video20" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video21" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video22" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video23" muted autoplay loop controls>muted controls disablePictureInPicture</video>
<video id="video24" muted autoplay loop controls>muted controls disablePictureInPicture</video>
</div>
<script>
var cameralist = new Array();
var camera64 = {type: "hik", ipaddr: "192.168.1.64", username: "admin", password: "hik12345", port: 554};
window.onload = function () {
// 初始化内容
cameralist.push(camera64);
console.log(cameralist);
}
let num = 0;
function getCamera() {
let obj = cameralist[num];
console.log(obj);
num++;
if (num == 1) {
num = 0;
}
return obj;
}
let webRtcServer = null;
let videoMap = new Map();
$('video').click(function (e) {
let ID = e.target.id;//获取当前点击事件的元素
console.log(ID);
if (videoMap.get(ID) != null) {
closeVideo(ID, videoMap.get(ID));
} else {
let camera = getCamera();
console.log(camera);
if (camera.type == "ys") {
realViewYs("192.168.1.11", ID, camera.username, camera.password, camera.ipaddr, camera.port);
} else if (camera.type == "dh") {
realViewDh("192.168.1.11", ID, camera.username, camera.password, camera.ipaddr, camera.port);
} else {
realViewHik("112.98.126.2", ID, camera.username, camera.password, camera.ipaddr, camera.port);
}
}
});
//预览海康相机
function realViewHik(serverip, elem, username, password, ipaddr, port) {
webRtcServer = new WebRtcStreamer(elem, "http://" + serverip + ":28000");
let rtspUrl = "rtsp://" + username + ":" + password + "@" + ipaddr + ":" + port + "/ch1/main/av_stream";
let option = "rtptransport=tcp";
console.log("rtsp地址：" + rtspUrl);
webRtcServer.connect(rtspUrl, null, option, null);
videoMap.set(elem, webRtcServer);
}
//预览大华相机
function realViewDh(serverip, elem, username, password, ipaddr, port) {
webRtcServer = new WebRtcStreamer(elem, "http://" + serverip + ":8000");
let rtspUrl = "rtsp://" + username + ":" + password + "@" + ipaddr + ":" + port + "/cam/realmonitor?channel=1&subtype=0";
let option = "rtptransport=tcp";
console.log("rtsp地址：" + rtspUrl);
webRtcServer.connect(rtspUrl, null, option, null);
videoMap.set(elem, webRtcServer);
}
//预览宇视相机
function realViewYs(serverip, elem, username, password, ipaddr, port) {
webRtcServer = new WebRtcStreamer(elem, "http://" + serverip + ":8000");
let rtspUrl = "rtsp://" + username + ":" + password + "@" + ipaddr + ":" + port + "/media/video1/multicast";
console.log("rtsp地址：" + rtspUrl);
let option = "rtptransport=tcp";
webRtcServer.connect(rtspUrl, null, option, null);
videoMap.set(elem, webRtcServer);
}
function closeVideo(id, webrtc) {
webrtc.disconnect();
videoMap.delete(id);
}
//页面退出时销毁
// window.onbeforeunload = function () {
// alert("页面关闭");
// webRtcServer.disconnect();
// }
//页面离开或者浏览器关闭的时候触发
window.onbeforeunload = function (event) {
$.ajax({
// url: "../getIp",
url: "http://127.0.0.1:12344/ard/videocall",
type: "post",
contentType: "application/json",
dataType: "json",
data: JSON.stringify({"cmd": "close", "url": "https://anruida.app.zihai.shop/?id=zns&pass=ard"}),
success: function (data) {
}
});
webRtcServer.disconnect();
};
</script>2、后端部分
后端部分简单多了，初学者应该都会吧，直接配置个controller找这个html就行了。
@GetMapping("/")
String index() {
return "view";
}启动项目打开127.0.0.1:8080，至此，局域网内访问相机视频就完成了。
五、公网使用webrtc-streamer访问相机视频
通过上面的步骤局域网内访问相机视频流已经可以实现了，但是如果你想把项目部署到公网中进行访问就不行了。
公网部署步骤：
1、配置webrtc-streamer所在服务器的内网穿透地址，例如内网192.168.1.8:8000 映射到公网为110.154.21.14:18000
2、部署一个本地coturn服务器，配置conturn服务器配置文件，同时将conturn服务器的3478的tcp和udp端口进行公网映射。
3、前端js页面使用公网地址也就是110.154.21.14:18000配置webrtc-streamer
4、启动命令增加turn和stun服务器：webrtc-streamer.exe -o -H 192.168.1.8:8000 -S110.154.21.14:3478 -Tadmin:123456@110.154.21.14:3478
正式开始：
第一步，使用路由器将webrtc内网映射到公网，这个我相信你玩这个肯定会，不同的交换机配置不同。
第二步，Linux下WebRTC搭建私有turn/stun服务，目前coturn只支持linux。
coturn是一个免费的开源的TURN/STUN服务器。coturn 服务器完整的实现了STUN/TURN/ICE协议，支持P2P穿透防火墙。
STUN 服务器用于获取设备的外部网络地址。
TURN 服务器是在点对点失败后用于通信中继。
WebRTC 建立连接的步骤大概是这样的：
客户端（浏览器）直接尝试直连；
如果如果直连则通过 STUN 服务器进行穿透；
如果无法穿透则通过 TURN 服务器进行中转。
1. 安装前准备
http://libevent.org/ 下载 libevent-2.1.12-stable.tar.gz
wget https://github.com/coturn/coturn/archive/4.5.1.1.tar.gz 下载 conturn-4.5.1.1.tar.gz （稳定版本）
（如果undefined reference to `SSL_CTX_up_ref'的错误换用稳定版本就好了。）
2. 安装gcc
yum install gcc-c++
3. 安装openssl-devel
yum -y install openssl-devel
4. 安装libevent2
在http://libevent.org/下载libevent-2.1.8-stable.tar.gz
tar -zxvf libevent-2.1.8-stable.tar.gz
cd libevent-2.1.8-stable
./configure --prefix=/usr --libdir=/usr/lib64 (如果报错试试这个方式：./configure --prefix=/usr/local/coturn)
make
make install
成功没有出现报错信息
5. 安装conturn-4.5.1.1
tar -zxvf 4.5.1.1.tar.gz
cd coturn-4.5.1.1
./configure
make
make install
可以通过which turnserver验证。如果出现路径即为成功
6. 配置文件和签名，然后进入文件夹：
cd /usr/local/etc/ 会看到一个叫做 turnserver.conf.default的配置文件。将它备份：
cp turnserver.conf.default turnserver.conf
7. 在当前文件夹生成签名(自行输入)：
openssl req -x509 -newkey rsa:2048 -keyout /usr/local/etc/turn_server_pkey.pem -out /usr/local/etc/turn_server_cert.pem -days 99999 -nodes
8. 修改配置文件
Vim turnserver.conf 参考如下
relay-device=eth0
listening-ip=#内网IP
listening-port=3478
tls-listening-port=5349
relay-ip=#内网IP
external-ip=#公网IP
relay-threads=50
lt-cred-mech
min-port=49152
max-port=65535
cert=/usr/local/etc/turn_server_cert.pem
pkey=/usr/local/etc/turn_server_pkey.pem
pidfile=”/var/run/turnserver.pid”
user=admin:123456
cli-password=123456
将配置文件更新如上。
请一定要设置cli-password这一项，不设置会报错。
注意检查cert和pkey的路径和名称。检查内网ip和公网ip是否填写准确。
注意文本格式准确。
9. 启动turnserver
turnserver -o -a -f -user=admin:123456 -c /usr/local/etc/turnserver.conf -r xiamen
-o 是让程序在后台启动
-r 后面填个地区就行。
-user 一定要和配置文件中一样。
ps -ef|grep turnserver 指令查看是否启动服务，如果有
10. 验证
Trickle ICE：https://webrtc.github.io/samples/src/content/peerconnection/trickle-ice/
1、stun:+公网IP+端口，测试出现公网IP则代表部署成功
2、turn:+公网IP+端口，测试出现公网IP则代表部署成功
