ECharts仪表盘非常详细的案例

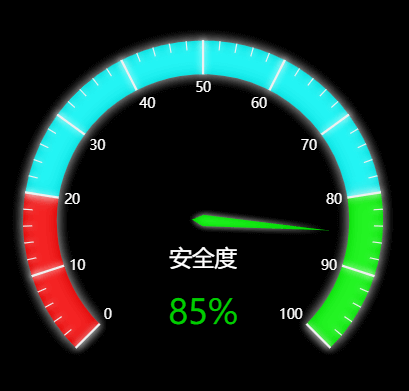

ECharts非常详细的仪表盘案例,注释非常详细,比看官方文档过瘾。下面是效果图:



下面是相近的代码

html容器:
<div id="chart1" style="width: 80%;height: 400px;top: 50px;left: 10%;border: 3px solid #000;"></div>
js代码:
// 基于准备好的容器(这里的容器是id为chart1的div),初始化echarts实例
var chart1 = echarts.init(document.getElementById("chart1"));
var colorTemplate1 = [[0.2, "rgba(255,0,0,0.8)"], [0.8, "rgba(0,255,255,0.8)"], [1, "rgba(0,255,0,0.8)"]];

var data1 = [{
    name: "安全度",
    value: 85,
}];

// 指定图表的配置项和数据
var option = {

    backgroundColor: "#000",

    tooltip: {                // 本系列特定的 tooltip 设定。
            show: true,
            formatter: "{b}:{c}%",
            backgroundColor: "rgba(50,50,50,0.7)",    // 提示框浮层的背景颜色。注意:series.tooltip 仅在 tooltip.trigger 为 'item' 时有效。
            borderColor: "#333",        // 提示框浮层的边框颜色。...
            borderWidth: 0,                // 提示框浮层的边框宽。...
            padding: 5,                    // 提示框浮层内边距,单位px,默认各方向内边距为5,接受数组分别设定上右下左边距。...
            textStyle: {                // 提示框浮层的文本样式。...
                // color ,fontStyle ,fontWeight ,fontFamily ,fontSize ,lineHeight ,.......
            },
    },

    series: [
        {
            name: "单仪表盘示例",        // 系列名称,用于tooltip的显示,legend 的图例筛选,在 setOption 更新数据和配置项时用于指定对应的系列。
            type: "gauge",            // 系列类型
            radius:    "80%",            // 参数:number, string。 仪表盘半径,默认 75% ,可以是相对于容器高宽中较小的一项的一半的百分比,也可以是绝对的数值。
            center: ["50%", "55%"],    // 仪表盘位置(圆心坐标)
            startAngle: 225,        // 仪表盘起始角度,默认 225。圆心 正右手侧为0度,正上方为90度,正左手侧为180度。
            endAngle: -45,            // 仪表盘结束角度,默认 -45
            clockwise: true,        // 仪表盘刻度是否是顺时针增长,默认 true。
            min: 0,                    // 最小的数据值,默认 0 。映射到 minAngle。
            max: 100,                // 最大的数据值,默认 100 。映射到 maxAngle。
            splitNumber: 10,        // 仪表盘刻度的分割段数,默认 10。

            axisLine: {                // 仪表盘轴线(轮廓线)相关配置。
                show: true,                // 是否显示仪表盘轴线(轮廓线),默认 true。
                lineStyle: {            // 仪表盘轴线样式。
                    color: colorTemplate1,     //仪表盘的轴线可以被分成不同颜色的多段。每段的  结束位置(范围是[0,1]) 和  颜色  可以通过一个数组来表示。默认取值:[[0.2, '#91c7ae'], [0.8, '#63869e'], [1, '#c23531']]
                    opacity: 1,                    //图形透明度。支持从 0 到 1 的数字,为 0 时不绘制该图形。
                    width: 30,                    //轴线宽度,默认 30。
                    shadowBlur: 20,                //(发光效果)图形阴影的模糊大小。该属性配合 shadowColor,shadowOffsetX, shadowOffsetY 一起设置图形的阴影效果。
                    shadowColor: "#fff",        //阴影颜色。支持的格式同color。
                }
            },

            splitLine: {            // 分隔线样式。
                show: true,                // 是否显示分隔线,默认 true。
                length: 30,                // 分隔线线长。支持相对半径的百分比,默认 30。
                lineStyle: {            // 分隔线样式。
                    color: "#eee",                //线的颜色,默认 #eee。
                    opacity: 1,                    //图形透明度。支持从 0 到 1 的数字,为 0 时不绘制该图形。
                    width: 2,                    //线度,默认 2。
                    type: "solid",                //线的类型,默认 solid。 此外还有 dashed,dotted
                    shadowBlur: 10,                //(发光效果)图形阴影的模糊大小。该属性配合 shadowColor,shadowOffsetX, shadowOffsetY 一起设置图形的阴影效果。
                    shadowColor: "#fff",        //阴影颜色。支持的格式同color。
                }
            },

            axisTick: {                // 刻度(线)样式。
                show: true,                // 是否显示刻度(线),默认 true。
                splitNumber: 5,            // 分隔线之间分割的刻度数,默认 5。
                length: 8,                // 刻度线长。支持相对半径的百分比,默认 8。
                lineStyle: {            // 刻度线样式。
                    color: "#eee",                //线的颜色,默认 #eee。
                    opacity: 1,                    //图形透明度。支持从 0 到 1 的数字,为 0 时不绘制该图形。
                    width: 1,                    //线度,默认 1。
                    type: "solid",                //线的类型,默认 solid。 此外还有 dashed,dotted
                    shadowBlur: 10,                //(发光效果)图形阴影的模糊大小。该属性配合 shadowColor,shadowOffsetX, shadowOffsetY 一起设置图形的阴影效果。
                    shadowColor: "#fff",        //阴影颜色。支持的格式同color。
                },
            },

            axisLabel: {            // 刻度标签。
                show: true,                // 是否显示标签,默认 true。
                distance: 5,            // 标签与刻度线的距离,默认 5。
                color: "#fff",            // 文字的颜色,默认 #fff。
                fontSize: 12,            // 文字的字体大小,默认 5。
                formatter: "{value}",    // 刻度标签的内容格式器,支持字符串模板和回调函数两种形式。 示例:// 使用字符串模板,模板变量为刻度默认标签 {value},如:formatter: '{value} kg'; // 使用函数模板,函数参数分别为刻度数值,如formatter: function (value) {return value + 'km/h';}
            },

            pointer: {                // 仪表盘指针。
                show: true,                // 是否显示指针,默认 true。
                length: "70%",            // 指针长度,可以是绝对数值,也可以是相对于半径的百分比,默认 80%。
                width: 5,                // 指针宽度,默认 8。
            },

            itemStyle: {            // 仪表盘指针样式。
                color: "auto",            // 指针颜色,默认(auto)取数值所在的区间的颜色
                opacity: 1,                // 图形透明度。支持从 0 到 1 的数字,为 0 时不绘制该图形。
                borderWidth: 0,            // 描边线宽,默认 0。为 0 时无描边。
                borderType: "solid",    // 柱条的描边类型,默认为实线,支持 'solid', 'dashed', 'dotted'。
                borderColor: "#000",    // 图形的描边颜色,默认 "#000"。支持的颜色格式同 color,不支持回调函数。
                shadowBlur: 10,            // (发光效果)图形阴影的模糊大小。该属性配合 shadowColor,shadowOffsetX, shadowOffsetY 一起设置图形的阴影效果。
                shadowColor: "#fff",    // 阴影颜色。支持的格式同color。
            },

            emphasis: {                // 高亮的 仪表盘指针样式
                itemStyle: {
                    //高亮 和正常  两者具有同样的配置项,只是在不同状态下配置项的值不同。
                }
            },

            title: {                // 仪表盘标题。
                show: true,                // 是否显示标题,默认 true。
                offsetCenter: [0,"20%"],//相对于仪表盘中心的偏移位置,数组第一项是水平方向的偏移,第二项是垂直方向的偏移。可以是绝对的数值,也可以是相对于仪表盘半径的百分比。
                color: "#fff",            // 文字的颜色,默认 #333。
                fontSize: 20,            // 文字的字体大小,默认 15。
            },

            detail: {                // 仪表盘详情,用于显示数据。
                show: true,                // 是否显示详情,默认 true。
                offsetCenter: [0,"50%"],// 相对于仪表盘中心的偏移位置,数组第一项是水平方向的偏移,第二项是垂直方向的偏移。可以是绝对的数值,也可以是相对于仪表盘半径的百分比。
                color: "auto",            // 文字的颜色,默认 auto。
                fontSize: 30,            // 文字的字体大小,默认 15。
                formatter: "{value}%",    // 格式化函数或者字符串
            },

            data: data1
        }
    ]

};

// 使用刚指定的配置项和数据显示图表
chart1.setOption(option)
