echarts仪表盘如何设置图例(legend)

echarts 图表中经常需要对不同的颜色设置图例标识不同的意义,而仪表盘的指针只存在一个值,如何表示不同颜色的意义,官网配置项并未给出该功能;

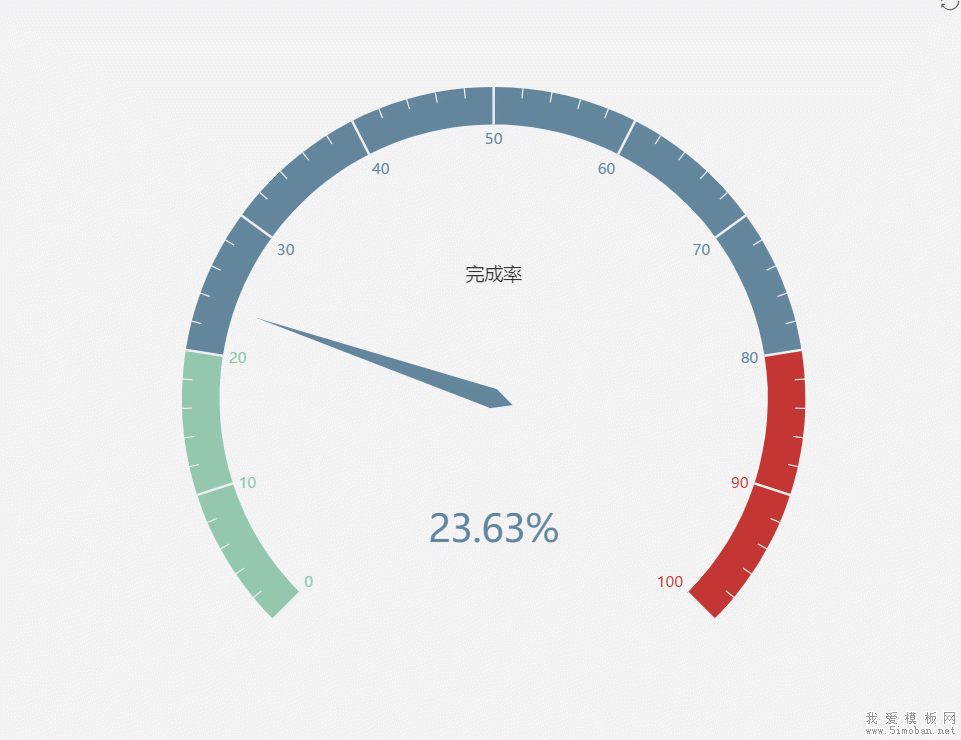

不同段的颜色是通过axisLine->lineStyle->color来设置的;
搜索了很多的资料都没有找到用来标识各颜色段的图例;
反复琢磨,可不可以使用有图例的图来强制加上这个图例呢?
这里熟悉echarts的童鞋可能想到解决方法了;
那我们就来使用一招“移花接木”大法;



主要思想:使用柱状图的legend图例,然后设置柱状图和仪表图的层级,然后再隐藏柱状图,禁用legend的点击事件;

    注意点:
     1.series中既有type为‘gauge’的配置项,也有type为‘bar’的配置项,而"bar'类型的配置项只要关注其legend的颜色即可;
     2.对于柱状图要隐藏的项较多,必须全部设置成不显示,其中包括轴线和分割线等;
     3.防止奇怪的体验最好将legend的点击事件禁用掉;
var  option = {
     legend: {     //配置legend,这里的data,要对应type为‘bar’的series数据项的‘name’名称,作为图例的说明
         data:['预热期','导入期','成长期','成熟期','衰退期'],
         selectedMode:false,  //图例禁止点击
         top:20,
         itemWidth:23,
         itemHeight:6,
         textStyle: {
             color: '#707070',
             fontStyle: 'normal',
             fontWeight: 'normal',
             fontFamily: 'sans-serif',
             fontSize: 11,
         },
     },
     grid: {
         z:1,    //grid作为柱状图的坐标系,其层级要和仪表图层级不同,同时隐藏
         show:false,
         left: '-30%',
         right: '4%',
         bottom: '3%',
         containLabel: true,
         splitLine:{
             show: false    //隐藏分割线
         },

     },
     xAxis : [   //这里有很多的show,必须都设置成不显示
         {
             type : 'category',
             data : [],
             axisLine: {
                 show: false
             },
             splitLine:{
                 show: false
             },
             splitArea: {
                 interval: 'auto',
                 show: false
             }
         }
     ],
     yAxis : [ //这里有很多的show,必须都设置成不显示
         {
             type : 'value',
             axisLine: {
                 show: false
             },
             splitLine:{
                 show: false
             },
         }
     ],
     toolbox: {
        show: false,
     },
    series : [
             {
            name:'刻度盘',
            type: 'gauge',
            startAngle: 180,
            endAngle: 0,
            "center": ["50%", "80%"], //整体的位置设置
            z: 3,
            min: min,
            max: max+min,
            splitNumber: max,
            radius: '110%',
            axisLine: {            // 坐标轴线
                lineStyle: {       // 属性lineStyle控制线条样式
                    width: 10,
                    color:optionUsedColors
                }
            },
            axisTick: {            // 坐标轴小标记
                length: 19,        // 属性length控制线长
                splitNumber: 2,
                lineStyle: {       // 属性lineStyle控制线条样式
                    color: '#cdcdcd'
                }
            },
            splitLine: {           // 分隔线
                 length: 20,         // 属性length控制线长
                 lineStyle: {       // 属性lineStyle(详见lineStyle)控制线条样式
                     color: 'auto'
                 }
            },
            axisLabel: {
                textStyle: {
                    color:'#454A57'
                }
            },
            pointer: {
                show: true,
                length: '70%',
                width: 5,
            },
            itemStyle:{
                normal:{
                    color:'#454A57',
                    borderWidth:0
                }
            },
            title: {   //仪表盘标题
                show: true,
                offsetCenter: ['0', '20'],
                textStyle: {
                    color: '#444A56',
                    fontSize: 12,
                    fontFamily: 'Microsoft YaHei'
                }
            },
            detail: {
                textStyle: {
                    fontSize: 12,
                    color: '#707070'
                },
                offsetCenter: offsetConfig,
                formatter: function(){
                    return '上市时间\n'+time;
                }
            },
            data:[{value: (status/100*max || 0), name: '当前阶段'}]
        },
             {
            name: '灰色内圈',
            type: 'gauge',
            z:2,
            radius: '110%',
            startAngle: 180,
            endAngle: 0,
            "center": ["50%", "80%"], //整体的位置设置
            splitNumber: 4,
            axisLine: { // 坐标轴线
                lineStyle: { // 属性lineStyle控制线条样式
                    color: [
                        [1, '#F2F4F8']
                    ],
                    width: 24,
                    opacity: 1,
                }

            },
            splitLine: { //分隔线样式
                show: false,
            },
            axisLabel: { //刻度标签
                show: false,
            },
            axisTick: { //刻度样式
                show: false,
            },
            detail : {
                show:false,
                textStyle: {       // 其余属性默认使用全局文本样式,详见TEXTSTYLE
                    fontWeight: 'bolder',
                    fontSize:12
                }
            },
        },
         {
             name:'预热期',
             type:'bar',
             barWidth: '60%',  //不显示,可以随便设置
             data:[0],
             itemStyle: {
                 normal: {
                     color: '#41C468',  //这里的图例要注意,颜色设置和仪表盘的颜色对应起来
                 }
             }
         },
         {
             name:'导入期',
             type:'bar',
             barWidth: '60%',
             data:[0],
             itemStyle: {
                 normal: {
                     color: '#70C1B3',
                 }
             }
         },
         {
            name:'成长期',
            type:'bar',
            barWidth: '60%',
            data:[0],
            itemStyle: {
                normal: {
                    color: '#00A1E9',
                }
            }
        },
         {
             name:'成熟期',
             type:'bar',
             barWidth: '60%',
             data:[0],
             itemStyle: {
                 normal: {
                     color: '#EE4444',
                 }
             }
         },
         {
             name:'衰退期',
             type:'bar',
             barWidth: '60%',
             data:[0],
             itemStyle: {
                 normal: {
                     color: '#DCF2C4',
                 }
             }
         }
    ]
}

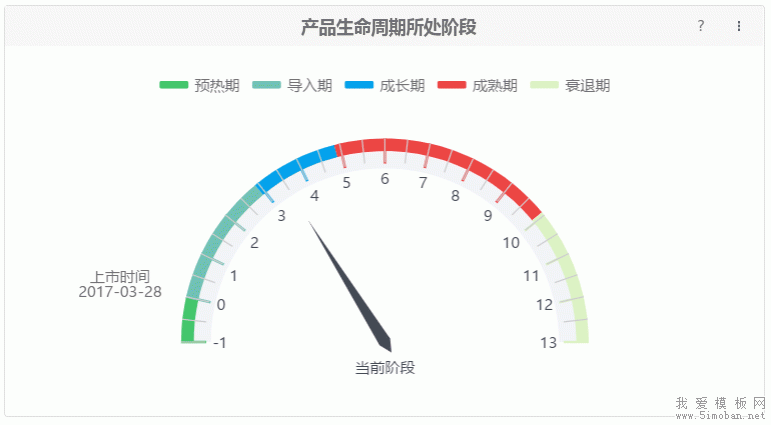

最终的效果图如下,是不是很简单呢:
