echarts如果x轴标签文字过多,导致显示不全:

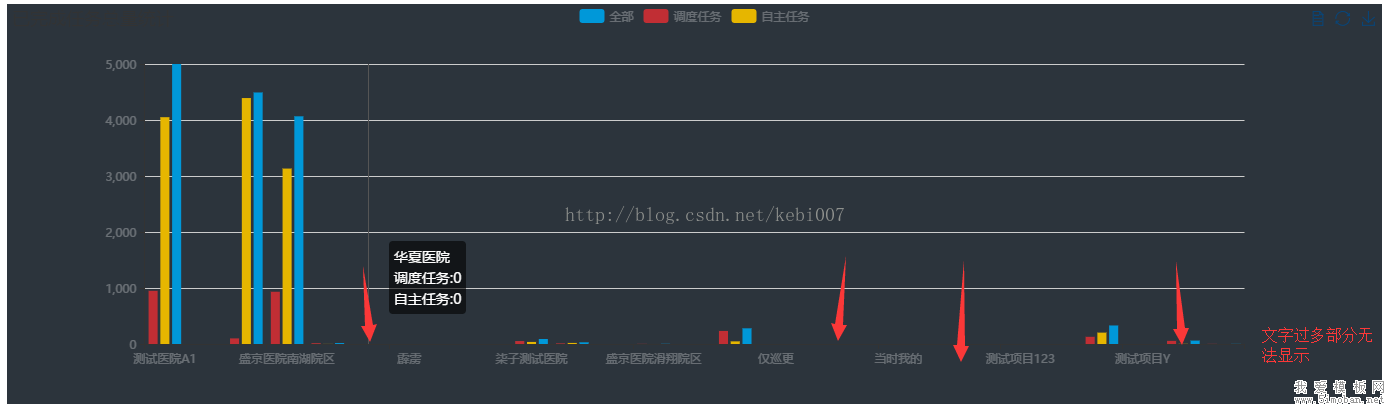

如图:
下面介绍三种方法,来解决这个问题:
解决办法1:xAxis.axisLabel 属性
axisLabel的类型是object ,主要作用是:坐标轴刻度标签的相关设置。(当然yAxis也是一样有这个属性的)

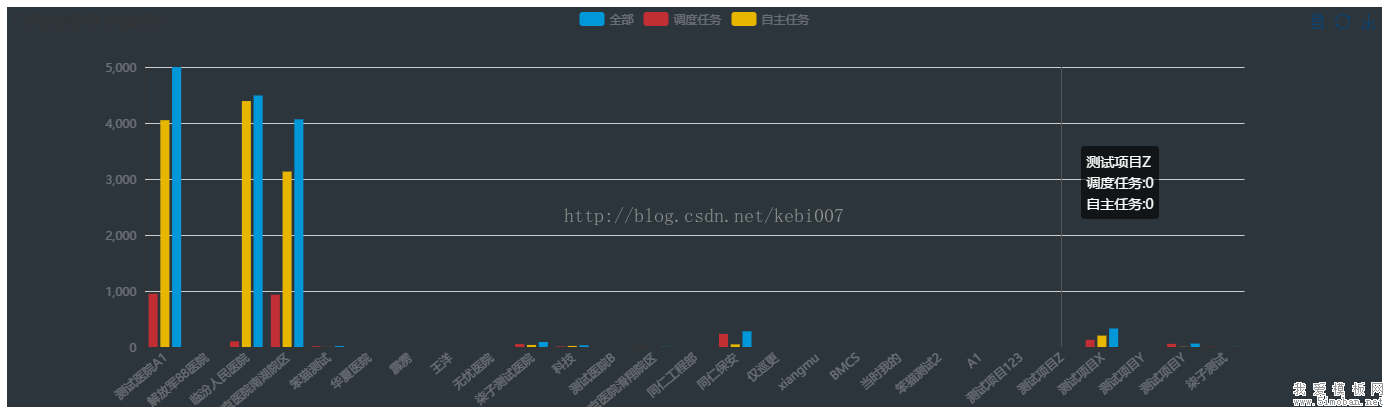

axisLabel: { interval:0, rotate:40 }以上就可解决x轴文字显示不全并将文字倾斜。如图:
稍微解释一下
interval
坐标轴刻度标签的显示间隔(在类目轴中有效哦),默认会采用标签不重叠的方式显示标签(也就是默认会将部分文字显示不全)可以设置为0强制显示所有标签,如果设置为1,表示隔一个标签显示一个标签,如果为3,表示隔3个标签显示一个标签,以此类推
rotate
标签倾斜的角度,在类目轴的类目标签显示不全时可以通过旋转防止标签重叠(官方这样说的)旋转的角度是-90到90度。问题又来了,这个名称x轴的文字如果太长会受到遮挡,还是显示不全,这个时候可以用grid属性解决

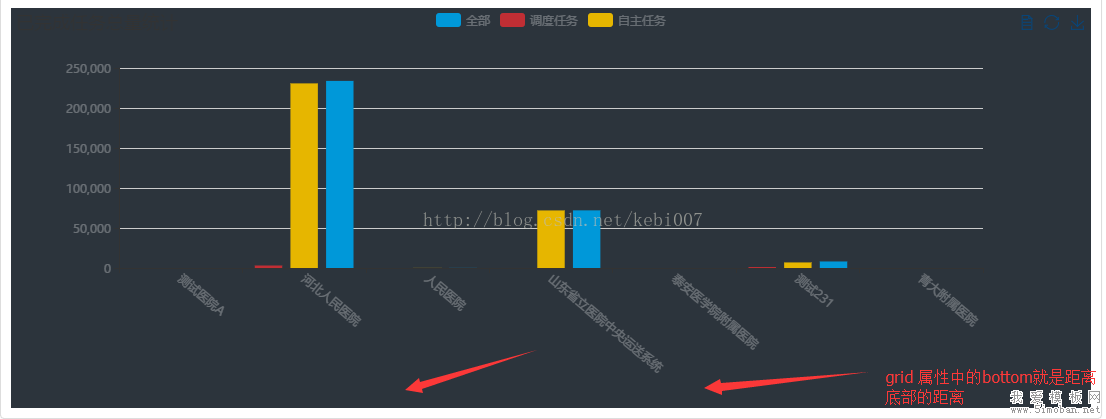

grid: { left: '10%', bottom:'35%' },如图:
解决办法2:调用formatter文字竖直显示
一般很多人都习惯办法1的方式虽然不是很完美,但是在一定程度上还是解决了一些问题。在文字不是非常多的情况下还是可以的,感觉还没第一种方法好
axisLabel中使用formatter回调,formatter有两个参数,使用方法是这样的formatter:function(value,index){} ,value是类目(测试医院A,人民医院),index 是类目索引。

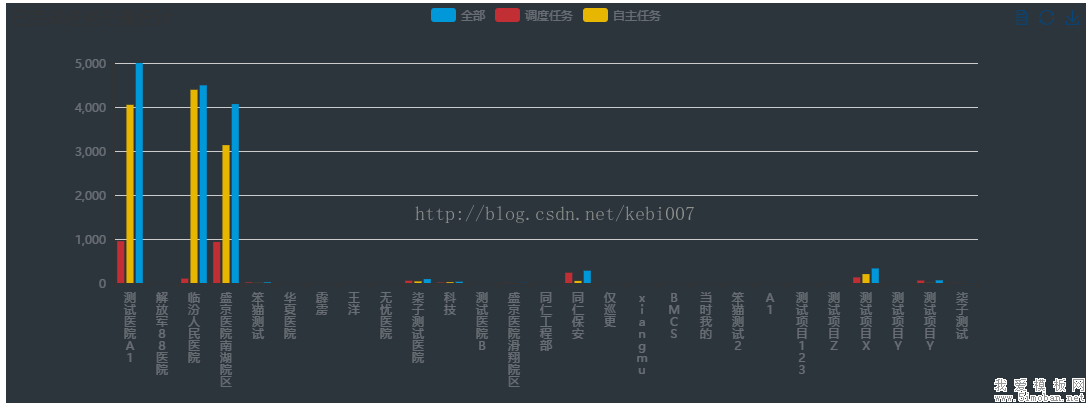

axisLabel: { interval: 0, formatter:function(value) { return value.split("").join("\n"); } }如图:

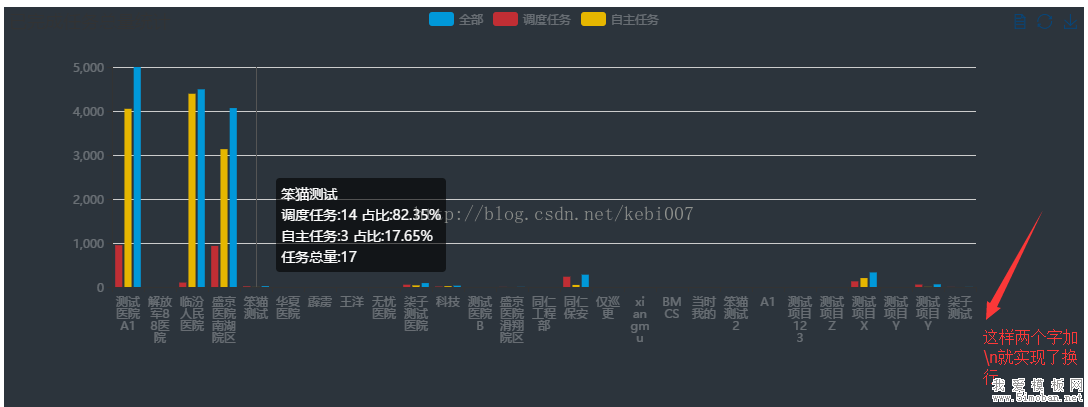

文字竖直这个formatter实在有点太简单化了,所以我们来做一个两个字的加\n的换行。formatter如下:
axisLabel: { interval: 0, formatter:function(value){ debugger var ret = "";//拼接加\n返回的类目项 var maxLength = 2;//每项显示文字个数 var valLength = value.length;//X轴类目项的文字个数 var rowN = Math.ceil(valLength / maxLength); //类目项需要换行的行数 if (rowN > 1)//如果类目项的文字大于3 { for (var i = 0; i < rowN; i++) { var temp = "";//每次截取的字符串 var start = i * maxLength;//开始截取的位置 var end = start + maxLength;//结束截取的位置 //这里也可以加一个是否是最后一行的判断,但是不加也没有影响,那就不加吧 temp = value.substring(start, end) + "\n"; ret += temp; //凭借最终的字符串 } return ret; }else { return value; } } }效果如图
解决办法3:X轴类目项隔一个换行(使用formatter中index参数)
都是上面的第二种方法是利用formatter中的value参数实现了文字拼接\n换行的,但是index参数并没有使用,现在我们就一起来使用这两个参数实现隔一个类目项换行。

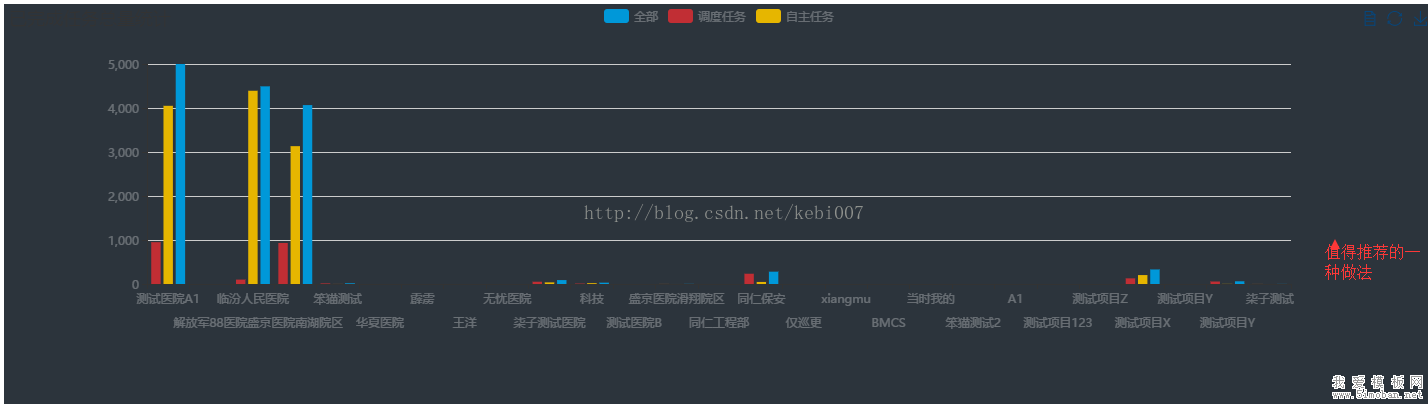

效果如图:
代码比较简单:
axisLabel: { interval: 0, formatter:function(value,index){ debugger if (index % 2 != 0) { return '\n\n' + value; }else { return value; } } }
