canvas arcTo()用法详解

语法：
arcTo(x1, y1, x2, y2, radius)
        arcTo() 方法将利用当前端点、端点1(x1,y1)和端点2(x2,y2)这三个点所形成的夹角，然后绘制一段与夹角的两边相切并且半径为radius的圆上的弧线（即所谓的三点两线定弧形）。弧线的起点就是当前端点所在边与圆的切点，弧线的终点就是端点2(x2,y2)所在边与圆的切点，并且绘制的弧线是两个切点之间长度最短的那个圆弧。此外，如果当前端点不是弧线起点，arcTo()方法还将添加一条当前端点到弧线起点的直线线段。

        参考代码：
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<title>HTML5 Canvas arcTo()绘制弧线入门示例</title>
</head>
<body>

<!-- 添加canvas标签，并加上红色边框以便于在页面上查看 -->
<canvas id="myCanvas" width="400px" height="300px" style="border: 1px solid red;">
    您的浏览器不支持canvas标签。
</canvas>

<script type="text/javascript">
    //获取Canvas对象(画布)
    var canvas = document.getElementById("myCanvas");
    //简单地检测当前浏览器是否支持Canvas对象，以免在一些不支持html5的浏览器中提示语法错误
    if(canvas.getContext){
        //获取对应的CanvasRenderingContext2D对象(画笔)
        var ctx = canvas.getContext("2d");

        //指定绘制路径的起始点
        ctx.moveTo(50, 50);
        //绘制一条到坐标(150,50)的水平直线
        ctx.lineTo(150, 50);

        //坐标点(150,50)就是绘制弧线时的当前端点

        //端点1
        var p1 = {
            x : 200,
            y : 50
        };
        //端点2
        var p2 = {
            x : 200,
            y : 100
        };
        //绘制与当前端点、端点1、端点2三个点所形成的夹角的两边相切并且半径为50px的圆的一段弧线
        ctx.arcTo(p1.x, p1.y, p2.x, p2.y, 50);

        //设置线条颜色为蓝色
        ctx.strokeStyle = "blue";
        //按照上述绘制路径绘制弧线
        ctx.stroke();
    }
</script>
</body>
</html>
        运行上面的代码，效果如下：



        如上图所示，由于在使用arcTo()绘制弧线时，「画笔」所在的端点为(150,50)，所以坐标点(150,50)就是当前端点，接着我们在arcTo()方法的参数中指定了端点1(200,50)和端点2(200,100)，因此arcTo()将绘制出与这三个端点所形成的夹角的两边相切、并且半径为50px的圆上的一段弧线。此外，夹角两边与圆相切的两个切点，将圆分成了两段圆弧，一段就是上图绘制出来的1/4圆弧，一段则是剩下的3/4圆弧，由于arcTo()将会沿着最短圆弧的方向绘制弧线，所以绘制出来的弧线就是较短的1/4圆弧。

        在上面的示例中，由于我们设定的这三个端点比较特殊，当前端点和端点2实际上就是弧线所在圆与对应的夹角两边相切的切点。也就是说，当前端点就在弧线所在的圆上，并且是所绘制的圆弧的起点。现在，我们再来看看当前端点不是弧线起点的情况：
<script type="text/javascript">
//获取Canvas对象(画布)
var canvas = document.getElementById("myCanvas");
//简单地检测当前浏览器是否支持Canvas对象，以免在一些不支持html5的浏览器中提示语法错误
if(canvas.getContext){
    //获取对应的CanvasRenderingContext2D对象(画笔)
    var ctx = canvas.getContext("2d");

    //指定绘制路径的起始点
    ctx.moveTo(50, 50);
    //注释掉lineTo()，不再先绘制直线
    //ctx.lineTo(150, 50);

    //此时，坐标点(50,50)就是绘制弧线时的当前端点

    //端点1
    var p1 = {
        x : 200,
        y : 50
    };
    //端点2
    var p2 = {
        x : 200,
        y : 100
    };
    //绘制与当前端点、端点1、端点2三个点所形成的夹角的两边相切并且半径为50px的圆的一段弧线
    ctx.arcTo(p1.x, p1.y, p2.x, p2.y, 50);

    //设置线条颜色为蓝色
    ctx.strokeStyle = "blue";
    //按照上述绘制路径绘制弧线
    ctx.stroke();
}
</script>

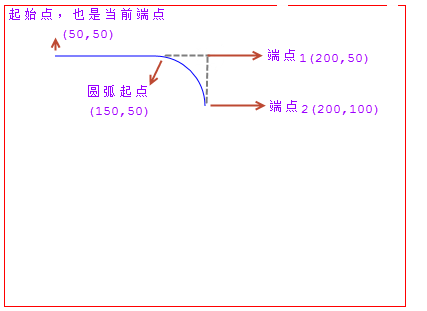

        运行效果如下：



        通过观察上面的显示效果你会发现，这和我们第1个代码示例的显示效果完全一致。在此处的示例代码中，我们并没有先绘制一条直线，但是，在绘制弧线时，这里的起始点(50,50)就是当前端点，所以arcTo()将会利用起始点(50,50)、端点1(200,50)、端点2(200,100)所形成的夹角，然后绘制一段与夹角两边相切的圆弧。由于起始点(50,50)和端点1(200,50)所在的直线与第1个例子中当前端点(150,50)和端点1(200,50)所在的直线实际上是同一条直线，所以绘制出来的圆弧依然相同。不同的是，此时的当前端点并不是圆弧的起点，arcTo()就会自动添加一条当前端点到圆弧起点的直线。于是，我们就看到了与第1个实例代码完全相同的图形效果。
